市場の変化と製品の進化

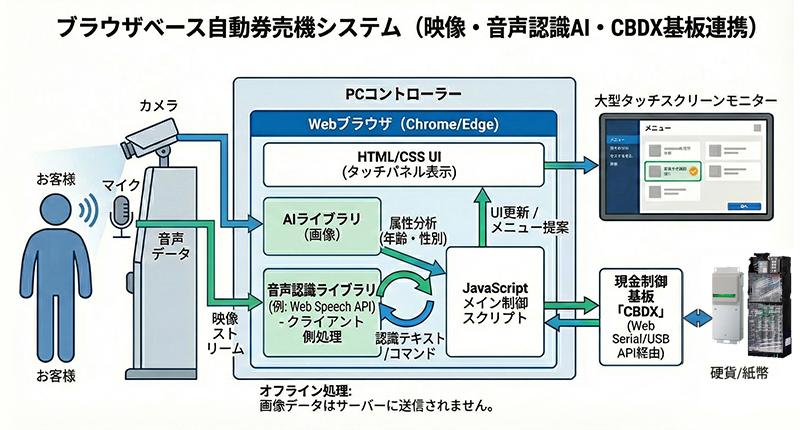

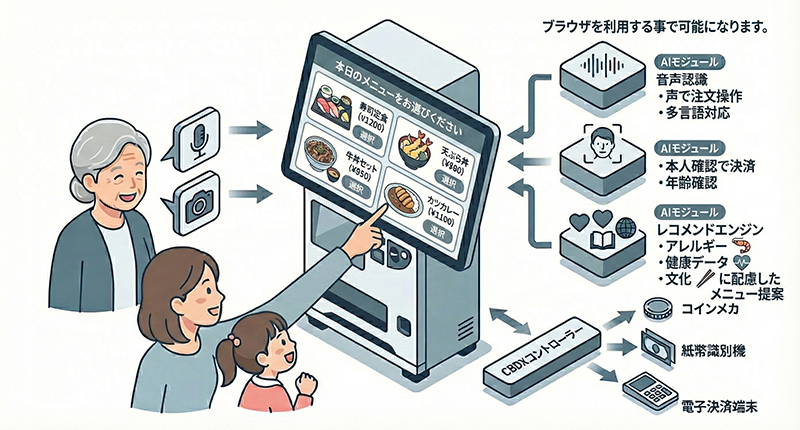

電子決済の普及により、シンプルで汎用性のある「旧CBEZ-Standard」や「旧CBEZ-Standard-D」の需要が増加。これに対応して、「CBEZシリーズ」は電子決済対応の「CBDXシリーズ」へ進化しました。新シリーズはOSに依存せず、Android・Linux・PLC制御やブラウザ(HTML+JS)にも柔軟に対応できる設計です。

コストパフォーマンスの向上

「CBDXシリーズ」は、これまでのベンディング用制御基板として高く評価されてきた技術を確実に受け継いでいます。

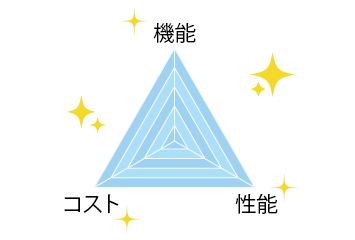

チャートイメージ

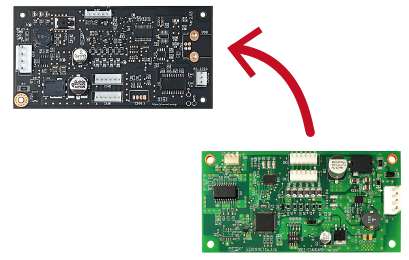

安定の互換性

「CBEZシリーズ」と安心の互換性があり、既存システムへのスムーズな置き換えが可能になりました。

互換性

当社の主力製品であるCBDXシリーズは、様々な用途に対応する柔軟な制御ソリューションを提供します。
お客様のニーズに合わせて最適なモデルをお選びいただけます。

※ 「制御基板名(シルク印刷)：CBEZ-Standard-DX」、「制御ソフト名：CBDX-**」となります
基板名
制御方式

CBDX-Standard

簡易コマンド方式 RS-232C USB 低額紙幣 硬貨

CBDX-Standardは、コインメック及びビルバリを 上位制御装置（PC、Android、PLC、マイコン基板等）に接続するための専用基板です。制御プログラムは旧 CBEZ‑Standardと同じ仕様で動作します。

主な特徴

  • コインメック・ビルバリに対応
  • 簡易コマンド方式
  • USB または、RS-232方式を選択
※旧 CBEZ-Standard 基板との互換性あり

対応機器

CLX-G241
FDVT451
BVE21S4
NBX-R630
詳細はこちら

CBDX-M400

簡易コマンド方式 RS-232C USB 高額紙幣 低額紙幣 硬貨

CBDX-M400は、コインメック及びリサイクルビルバリを上位制御装置（PC、PLC、マイコン基板等）に接続するための専用基板です。

主な特徴

  • 循環式紙幣識別機 NBX-M400シリーズに対応
  • コインメックに対応
  • 簡易コマンド方式
  • USB または、RS-232方式を選択
※旧 CBEZ-Standard-M400 基板との互換性あり

対応機器

CLX-G241
FDVT451
NBX-M400シリーズ
詳細はこちら

CBDX-D

JVMA方式 RS-232C USB QRコード 交通系 クレジット

CBDX-Dは、日本自動販売システム機械工業会（JVMA）規格の国内主要電子マネー及びQR決済に対応した電子決済端末専用の中継基板です。JVMA 直接制御方式とは、JVMA のデータフォーマットのまま通信する方式で、ユーザ独自の処理や拡張コマンドの利用など詳細な制御を実現することができます。Windws以外からのお問い合わせの多かった、JVMA規格対応中継基板「CBDX-D」と「Raspberry Pi CM5」の組み合わせが実証実験をクリア！すでにすぐご利用いただける状態です。自販機の電子決済・スマート化を最速で立ち上げたいエンジニアの皆様、ぜひご検討ください。

主な特徴

  • 電子決済端末(JVMA)専用
  • JVMA通信でのSYNC信号の一定時間自動維持
  • JVMAダイレクト制御方式
  • USB または、RS-232方式を選択
  • 産業用 Raspberry Pi CM5 対応！
※旧 CBEZ-Standard-D 基板との互換性あり
※交通系マネー（Edy、WAON、nanacoを含む）は、JR東日本メカトロニクス（株）様での検定が必要です
※JVMAとは、日本自動販売システム機械工業会の略称で、日本の自動販売機および金融機器に関する業界団体です
※QRコードは（株）デンソーウェーブ様の商標登録です

電子決済機器

ME-20

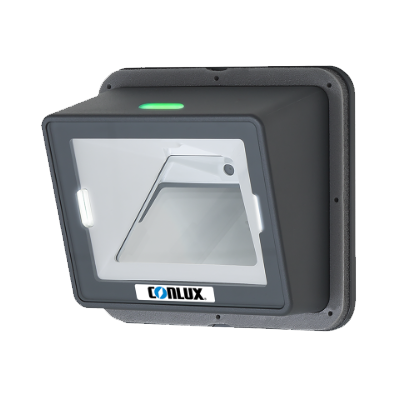

ME-5
VMPU-01L-E
VMPU-03
VMPU-04-SE
IM10
IM28

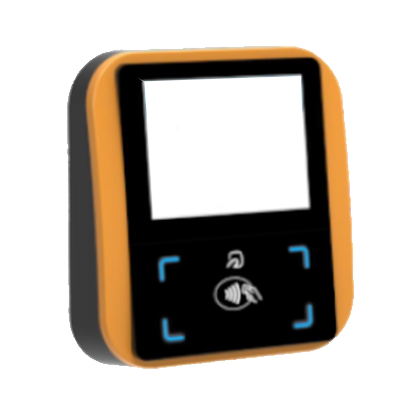

CRW-MJC03
詳細はこちら

CBDX-MVS

簡易コマンド方式 RS-232C USB QRコード 交通系 クレジット

CBDX‑MVSは、JVMA方式の電子決済端末をシンプルなコマンドで制御できるため開発負荷を大幅に軽減する専用基板です。

主な特徴

  • 電子決済端末(JVMA)に対応
  • 簡易コマンド方式
  • USB または、RS-232方式を選択
※決済端末に関しましてはお問合せください
※交通系マネー（Edy、WAON、nanacoを含む）は、JR東日本メカトロニクス（株）様での検定が必要です
※QRコードは（株）デンソーウェーブ様の商標登録です

電子決済機器

ME-20
ME-5
VMPU-01L-E
VMPU-03
VMPU-04-SE
IM10
IM28
CRW-MJC03
詳細はこちら

CBDX-EP

簡易コマンド方式 RS-232C USB 低額紙幣 硬貨 QRコード 交通系 クレジット

CBDX‑EPは、旧 CBEZ‑Standard（コインメック・ビルバリ簡易制御基板）にJVMA方式電子決済端末の簡易制御機能を追加し、複雑な決済端末の制御を容易にする新しい簡易制御基板です。既存プログラムを大きく変更する必要はなく、わずかな修正だけでスムーズに導入できます。

主な特徴

  • コインメック・ビルバリに対応
  • 電子決済端末(JVMA)に対応
  • 簡易コマンド方式
  • USB または、RS-232方式を選択
※決済端末に関しましてはお問合せください
※交通系マネー（Edy、WAON、nanacoを含む）は、JR東日本メカトロニクス（株）様での検定が必要です
※QRコードは（株）デンソーウェーブ様の商標登録です

電子決済機器（一例）

ME-20
VMPU-03
VMPU-04-SE
ME-5

対応機器

CLX-G241
FDVT451
BVE21S4
NBX-R630
詳細はこちら

CBDX-EP M400

簡易コマンド方式 RS-232C USB 高額紙幣 低額紙幣 硬貨 QRコード 交通系 クレジット

CBDX-EP M400は、旧 CBEZ‑Standard-M400（コインメック・リサイクルビルバリ簡易制御基板）にJVMA方式電子決済端末の簡易制御機能を追加し、複雑な決済端末の制御を容易にす新しい簡易制御基板です。既存プログラムを大きく変更する必要はなく、わずかな修正だけでスムーズに導入できます。

主な特徴

  • 循環式紙幣識別機 NBX-M400シリーズに対応
  • コインメックに対応
  • 電子決済端末(JVMA)に対応
  • 簡易コマンド方式
  • USB または、RS-232方式を選択
※決済端末に関しましてはお問合せください
※交通系マネー（Edy、WAON、nanacoを含む）は、JR東日本メカトロニクス（株）様での検定が必要です
※QRコードは（株）デンソーウェーブ様の商標登録です

電子決済機器（一例）

ME-20
VMPU-03
VMPU-04-SE
ME-5

対応機器

CLX-G241
FDVT451
NBX-M400シリーズ
詳細はこちら

基板一覧

製品名 CBDX-D CBDX-EP CBDX-EP M400 CBDX-MVS CBDX-Standard CBDX-M400
接続方法 RS-232C ○ ○ ○ ○ ○ ○
USB（Type-B） ○ ○ ○ ○ ○ ○
対応金種 1万・5千・2千・千円紙幣     ○     ○
千円紙幣   ○     ○  
10・50・100・500円硬貨   ○ ○   ○ ○
販売方法 シングルコラム
シングルベンド		 ○ ○ ○ ○ ○ ○
マルチコラム
マルチベンド		            
制御方法 JVMA方式
（電子マネー用）		 簡易コマンド方式 簡易コマンド方式 簡易コマンド方式 簡易コマンド方式 簡易コマンド方式
QR決済 ○ ○ ○ ○    
交通系決済 ○ △ △ △    
クレジット決済 ○ ○ ○ ○    
○：1金種循環式紙幣識別機（NBX-M431/421）
△：交通系マネー（Edy、WAON、nanacoを含む）は、JR東日本メカトロニクス（株）様での検定が必要です
※10・50・100・500円硬貨対応機:CLX-G241,FEVT451 / 千円紙幣対応機:NBX-R63*,BVE21S4
