CBDX-EP M400
ご好評の制御基板 CBEZ-Standardシリーズが、性能を大幅に向上させた「CBDXシリーズ」として新登場！

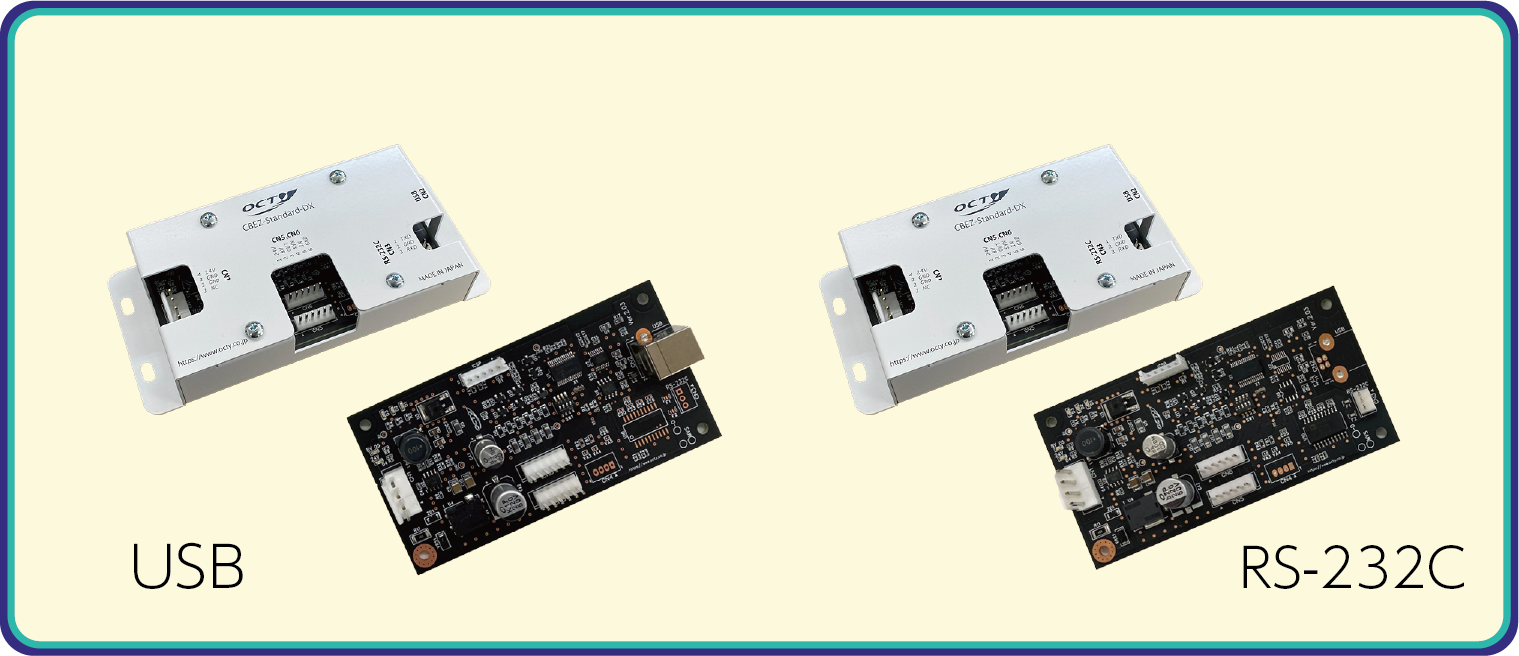

CBDX-EP M400は、コインメック及びリサイクルビルバリを上位制御装置（PC、PLC、マイコン基板等）とコード決済端末に接続するための専用基板です。
製品概要
CBDX-EP M400 は、コインメック及び、リサイクルビルバリを上位制御装置（PC、PLC、マイコン基板等）とコード決済端末に接続するための専用基板です。 上位制御装置とのインターフェースは、RS-232Cまたは、USBによるシリアルタイプ。これによりオペレーティングシステムを限定せずにご利用いただけます。しかも USBタイプから Android の接続が可能です（サンプルプログラム付き）。
アイソレーション回路やDC/DCコンバータを採用したことで筐体内に発生する コモンモードノイズを低減。 それにより信頼性がさらに向上しました。DC24V単一電源で制御が可能になり、コインメック、ビルバリ用のDC8V電源が不要になりました。
コインメックは各メーカーに対応しております。また、静的（動的）のQRコード決済端末に対応しており、CBDX-EP M400が一括しておこないます。主制御はコインメック、ビルバリ、QR決済の起動制御やタイミング等の複雑な処理について考慮する必要はなく、ポーリングコマンドで状況を確認いただけます。
これまでの静的（MPM）方式の問題点を解消、セキュアな制御が可能になりました。
- 簡易コマンド方式
- 日本コンラックス社製「紙幣還流式ビルバリ（NBX-M431）」対応
- RS-232Cまたは、USBによるコントロール
- JVMA（準拠）通信でのSYNC信号の一定時間自動維持
電子決済機器
対応機器
- 決済端末に関しましてはお問合せください
- 交通系マネー（Edy,WAON.nanacoを含む）は、JR東日本メカトロニクス（株）様での検定が必要です
- QRコードは（株）デンソーウェーブ様の商標登録です
- ご契約内容により利用できるブランドが異なります
- 海外への輸出を禁じます
特長
QRコード決済用のコマンドを1つ追加するだけ
簡易コマンド方式の採用により、セキュアなプログラミングが可能になりました。また、従来の簡易コマンドにQRコード決済用に1つのコマンド(CTO)だけが追加され、開発負担を軽減します。
筐体後加工不要
「VMPU-03」は、筐体を後加工をせずに利用できるメリットがあります。
1枚のQRコードで複数のQR決済アプリに対応
静的QRコード決済端末をご使用の場合、1枚のQRコードで複数のQR決済アプリに対応しています。
※ご契約内容により利用できるブランドが異なります。
幅広い開発環境
既存の専用アプリに加え、今回新たに「ブラウザ版」をご用意しました。これまで以上に幅広い開発にご利用いただけます。 アプリのようにDL不要でローカル利用でセキュアなインターネット環境があればご使用いただけます。
製品紹介動画
対応機器
| 対応機種 | RS-232Cまたは、USB搭載機種 | |||
|---|---|---|---|---|
| コインメック （C/M） |
富士電機製 | |||

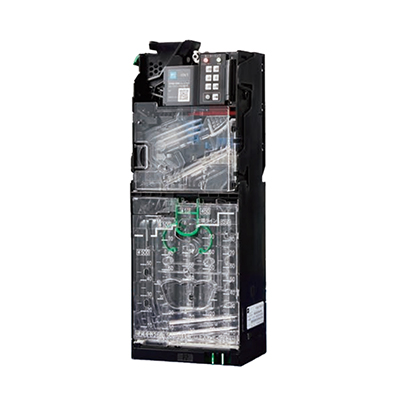

| ◎ | FDVT451 | ◎ | FEVT451 | |
| 日本コンラックス製 | ||||

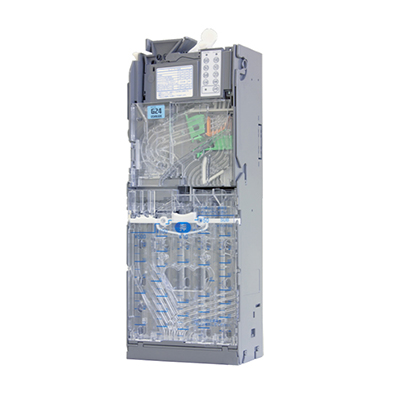

| ◎ | CLX-G241 | ○ | CLX-G216 | |
| ビルバリ （R B/V） |
日本コンラックス製 | |||

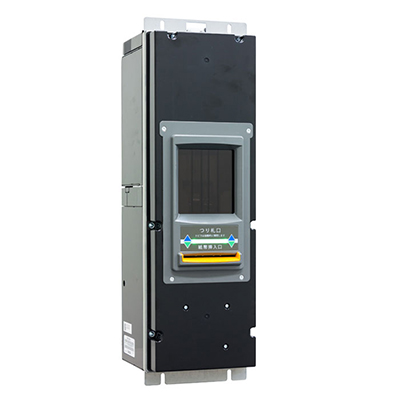

| ◎ | NBX-M431 | ◎ | NBX-M421 | |
| QRリーダー 決済端末 |
IT アクセス製 | |||

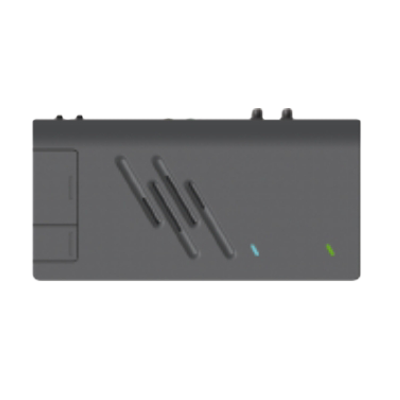

| △ | VMPU-03 | |||
| インスパイリー製 | ||||

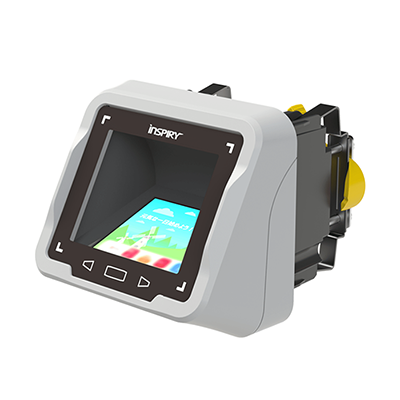

| △ | PPS7700 (※PCM) | |||
- ◎, ○: 対応 △: 対応予定 ×: 非対応
- CLX-Gシリーズのエスクロありは、硬貨の入金上限があるので注意が必要です
- 日本自動販売システム機械工業会が定めたメーカー以外のコインメックやビルバリには絶対に使用しないで下さい。また、海外への輸出を禁じます
- QRコード決済端末は別途契約が必要です
- CBDXシリーズと同時にコインメック、ビルバリをお求めになられるお客様にはセット価格をご用意しております。詳しくはお問合せ下さい
製品仕様
| 項目 | 仕様 |
|---|---|
| 製品名 | CBDX-EP M400 |
| 外径寸法 | W113×D58×H15.6mm |
| 電源電圧 | DC24V |
| RS-232C |
通信方式：半二重方式 起動方式：ポーリング・セレクティング方式 同期方式：調歩同期式 通信速度：38400 BPS |
| USB |
USB2.0準拠 Bタイプ(メス) VCP(Virtual COM port)利用 |
| 動作環境 | 温度0～40℃、湿度20～80% (結露なきこと) |
| シリアル | JVMA準拠（VCCS互換）×2 |
| サポートされているVCPドライバー（Virtual COM port） |
Windows：10/11 Android（※） Linux (Raspberry Pi) |
| ※ USBインターフェース規格 |
Android (OTG対応方式) Android (USB type-A対応方式) |
| 構成 | CBDX-EP M400 基板、ユーティリティディスク、サンプルプログラム（Windows用）、取扱説明書、結線図、フローチャート、動作チェック用アプリケーション |
| オプション | 専用シャーシ・ケースカバー |
用途
キオスク端末、自動精算機、無人精算機、無人販売機、各種印刷機、各種ロッカー、各種マルチコピー機、メディアプリント機等
ダウンロードサービスのご利用条件
本サイトに掲載しております、CADデータ、PDFデータ、ソフトウエア、結線図（ 以下「ダウンロードデータ」といいます ）は、弊社取り扱いの製品を使った設計を効率的に行っていただくためにご用意いたしました。本サイト掲載のダウンロードデータに基づく複製品の製作、およびその他上記使用目的以外の使用は厳禁とします。
ダウンロードデータを社内でのご使用以外に、複製のうえ第三者に提供することは固くお断りします。ダウンロードデータの内容は、新商品・統廃合などにより、予告なく変更する場合があります。
CADデータをダウンロードの際は、リンク文字の上で、右クリックし（Macの場合はControlキー+クリック）、「対象をファイルに保存」を選択するとダウンロードできます。（詳しくはこちらから）
ダウンロード
対応機器メーカー
- 富士電機製株式会社 様：「FDVT451」「FEVT451」

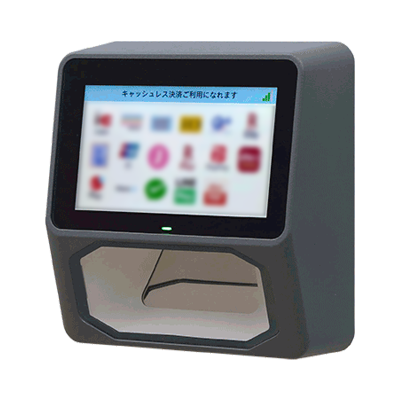

- 株式会社日本コンラックス 様：「「ME-20」「CLX-G241」「CLX-G216」「NBX-M431」「NBX-M421」

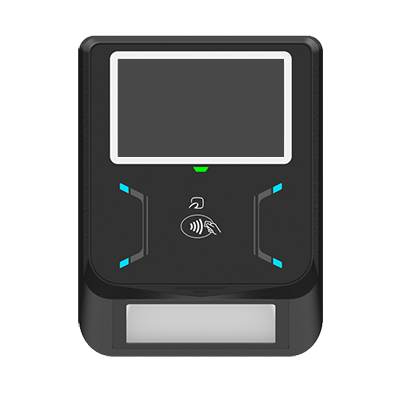

- アイティアクセス株式会社 様：「VMPU-03」「VMPU-04-SE」
