CBDX-Standard
従来のCBEZ-Standard は、ディスコン部品の増加に伴い、より合理的かつ時代に即した新製品として「CBDX-Standrd」として新登場！
CBEZ-Standardと安心の互換性で既存システムへのスムーズな置き換えが可能です。また、機能・性能・コストのバランスに優れた製品として、今後の主力モデルとなることが期待できる製品です。
CBDX-Standardは、コインメック及びビルバリを 上位制御装置（PC、Android、PLC、マイコン基板等）に接続するための専用基板です。
製品概要
CBDX-Standard は、コインメック（コインメカニズム）及び、ビルバリ（ビルバリデータ）を 上位制御装置（PC、Android、PLC、マイコン基板等）に接続するための専用基板です。 上位制御装置とのインターフェースは、RS-232Cまたは、USBによるシリアルタイプ。これによりオペレーティングシステムを限定せずにご利用いただけます。簡易コマンド方式の採用により開発期間を削減します。
Windows だけでなく Android などの環境でもご利用いただいています。
アイソレーション回路やDC/DCコンバータを採用したことで筐体内に発生する コモンモードノイズを低減。 それにより信頼性がさらに向上しました。 DC24V単一電源で制御が可能になり、コインメック、ビルバリ用のDC8V電源も不要になります。
各メーカーのコインメック、ビルバリに対応しており、つり銭状況に応じた紙幣投入枚数など、複雑でトラブルが多かった処理は、CBDX-Standard が一括しておこないます。主制御はコインメック、ビルバリの起動制御やタイミング等の複雑な処理について考慮する必要はなく、ポーリングコマンドでコインメック、ビルバリの状況を確認いただけます。
対応機器
- 旧CBEZシリーズ CBEZ-Standard基板との互換性あり
- 海外への輸出を禁じます
- CBEZ-Standardと安心の互換性
- コインメック・ビルバリに対応
- 簡易コマンド方式
- RS-232C または、USB の選択が可能
- USB を VCP（仮想COMポート）に見立てて使用することができ、デバイスマネージにも COM ポートとして表示
- JVMA（準拠）通信でのSYNC信号の一定時間自動維持
- 幅広い開発環境
特長
CBEZ-Standardと安心の互換性
CBDX-Standard は、CBEZ-Standardと安心の互換性で、既存システムへのスムーズな置き換えが可能です。
複雑でトラブルが多かった処理が簡単に
つり銭状況に応じた紙幣投入枚数など、複雑でトラブルが多かった処理は、CBDX-Standard が一括して行います。主制御はコインメック、ビルバリの起動制御やタイミング等の複雑な処理について考慮する必要はなく、ポーリングコマンドでコインメック、ビルバリの状況を確認いただけます。
開発期間を削減
上位制御装置とのインターフェースは、RS-232CまたはUSBによるシリアルタイプ。これによりオペレーティングシステムを限定せずにご利用いただけます。また、簡易コマンド方式の採用により開発期間を削減します。
幅広い開発環境
既存の専用アプリに加え、今回新たに「ブラウザ版」をご用意しました。これまで以上に幅広い開発にご利用いただけます。 アプリのようにDL不要でローカル利用でセキュアなインターネット環境があればご使用いただけます。
製品紹介動画

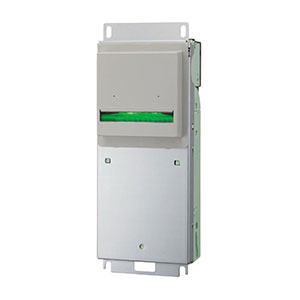

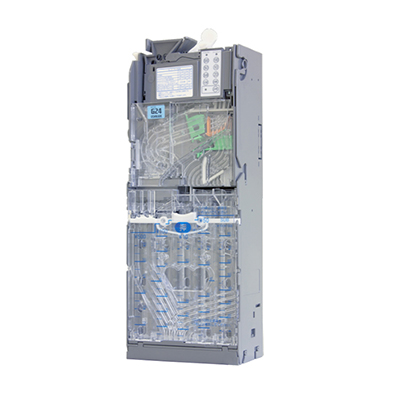

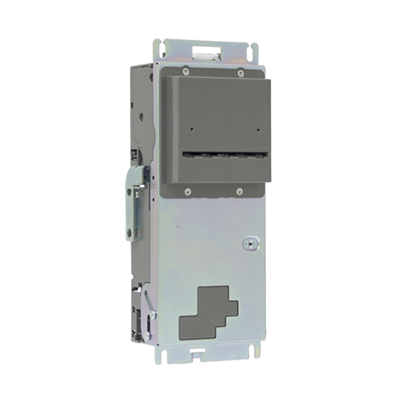

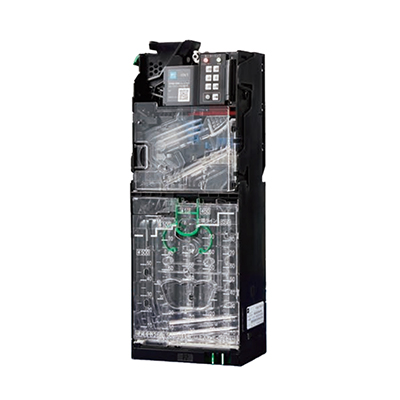

対応機器
製品仕様
| 項目 | 仕様 |
|---|---|
| 製品名 | CBDX-Standard |
| 外径寸法 | W113×D58×H15.6mm |
| 電源電圧 | DC24V |
| RS-232C |
通信方式：半二重方式 起動方式：ポーリング・セレクティング方式 同期方式：調歩同期式 通信速度：38400 BPS |
| USB |
USB2.0準拠 Bタイプ(メス) VCP(Virtual COM port)利用 |
| 動作環境 | 温度0～40℃、湿度20～80% (結露なきこと) |
| シリアル | JVMA準拠（VCCS互換）×2 |
| サポートされているVCPドライバー（Virtual COM port） |
Windows：10/11 Android（※） Linux (Raspberry Pi) |
| ※ USBインターフェース規格 |
Android (OTG対応方式) Android (USB type-A対応方式) |
| 構成 | CBDX-Standard 基板、ユーティリティディスク、サンプルプログラム（Windows用/Android用）、取扱説明書、結線図、フローチャート、動作チェック用アプリケーション |
| オプション | 専用シャーシ・ケースカバー |
用途
キオスク端末、自動精算機、無人精算機、無人販売機、各種印刷機、各種ロッカー、各種マルチコピー機、メディアプリント機等
