CBDX-D 電子決済端末用中継基板
従来のCBEZ-Standard-D は、ディスコン部品の増加に伴い、より合理的かつ時代に即した新製品として「CBDX-D」として新登場！
機能・性能・コストのバランスに優れた製品として、今後の主力モデルとなることが期待できる製品です。
CBDX-Dは、日本自動販売システム機械工業会（JVMA）推奨の国内主要電子マネー及びQR決済に対応した電子決済端末専用の中継基板です。
JVMA 直接制御方式とは、JVMA のデータフォーマットのまま通信する方式で、ユーザ独自の処理や拡張コマンドの利用など詳細な制御を実現することができます。
製品概要
CBDX-D は、電子決済端末を 上位側（PCなど）に接続するための専用基板です。ベンデイング用電子マネー（キャッシュレス決済）端末に関する需要が高くなり日に日に増えています。
複雑な、JVMA（VCCS）コマンドを1からプログラミングは、複雑でわかりにくい仕様になっており、お客様にはすべてを理解したうえで検定に臨んでいただけるようサポートいたします。
通信仕様の問題では、通常通信時の1交信のフロー（意匠・特許申請済）により、プログラム開発の負担を軽減できます。
- CBEZ-Standard-Dと安心の互換性
- 電子決済端末（JVMA）専用
- USB / RS-232C通信対応
- JVMAコマンド方式
- 信頼性が向上
- 開発コスト、開発期間の軽減を可能に
- JVMA通信でのSYNC信号の一定時間自動維持
電子決済機器
- 弊社の中継基板は販売するにあたり、NDAを締結させて頂きます
- 決済端末に関しましてはお問合せください
- 交通系マネー（Edy、WAON、nanacoを含む）は、JR東日本メカトロニクス（株）様での検定が必要です
- 類似品（知的財産権侵害品）にご注意ください
- Windows、Android、Linux(Raspberry Pi)での動作を確認済み
- 海外への輸出を禁じます
特長
CBEZ-Standard-Dと安心の互換性
CBDX-D は、CBEZ-Standard-Dと安心の互換性で、既存システムへのスムーズな置き換えが可能です。
信頼性が向上
アイソレーション回路や DC/DC コンバータを採用したことで、筐体内に発生するコモンノードノイズを低減。それにより信頼性がさらに向上しました。
DC24V 単一電源で制御が可能になり、DC8V 電源が不要に。
幅広い開発環境
開発環境も既存の専用アプリに加え、今回新たにブラウザ版が登場しました。
アプリのように DL 不要で、ローカル利用やセキュアなインターネット環境があれば OK◎
これまで以上に幅広い開発にご利用いただけます。

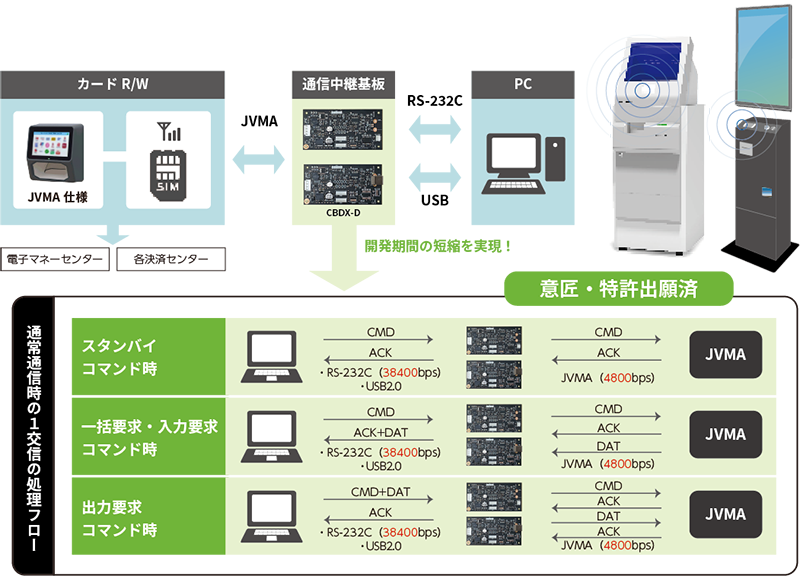

１交信の処理フロー（特許出願済）
JVMA機器は電流投入直後（またはリセット直後）のスタンバイコマンドが必要ありません。 また、1交信の処理フローを用いる事で、C言語等のプログラミングに最適です。
製品紹介動画
- 「JVMA」は、一般社団法人 日本自動販売システム機械工業会の登録商標です
製品仕様
| 項目 | 仕様 |
|---|---|
| 製品名 | CBDX-D |
| 外径寸法 | W113×D58×H15.6mm |
| 電源電圧 | DC24V |
| RS-232C |
通信方式：半二重方式 起動方式：ポーリング・セレクティング方式 同期方式：調歩同期式 通信速度：38400 BPS |
| USB |
USB2.0準拠 Bタイプ(メス) VCP(Virtual COM port)利用 |
| 動作環境 | 温度0～40℃、湿度20～80% (結露なきこと) |
| シリアル | JVMA準拠（VCCS互換） |
| サポートされているVCPドライバー（Virtual COM port） |
Windows：10/11 Android（※） Linux (Raspberry Pi) |
| ※ USBインターフェース規格 |
Android (OTG対応方式) Android (USB type-A対応方式) |
| 構成 | CBDX-D基板、取扱説明書、結線図、参考用サンプルプログラム、動作チェック用アプリケーション |
| オプション | 専用シャーシ・ケースカバー |
用途
自動券売機、自動販売機、キオスク端末、自動精算機、証明書写真機、レンタル車両、各種ロッカー、各種アミューズメント機器等
ダウンロードサービスのご利用条件
本サイトに掲載しております、CADデータ、PDFデータ、ソフトウエア、結線図（ 以下「ダウンロードデータ」といいます ）は、弊社取り扱いの製品を使った設計を効率的に行っていただくためにご用意いたしました。本サイト掲載のダウンロードデータに基づく複製品の製作、およびその他上記使用目的以外の使用は厳禁とします。
ダウンロードデータを社内でのご使用以外に、複製のうえ第三者に提供することは固くお断りします。ダウンロードデータの内容は、新商品・統廃合などにより、予告なく変更する場合があります。
CADデータをダウンロードの際は、リンク文字の上で、右クリックし（Macの場合はControlキー+クリック）、「対象をファイルに保存」を選択するとダウンロードできます。（詳しくはこちらから）
ダウンロード
対応機器メーカー
- 株式会社日本コンラックス 様：「ME-20」

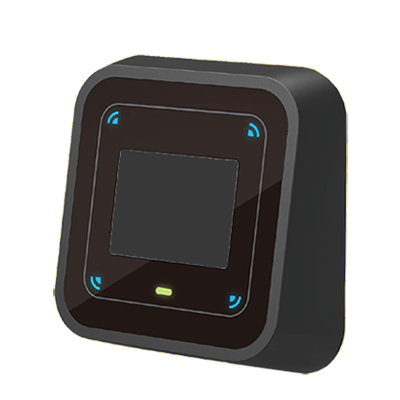

- アイティアクセス株式会社 様：「VMPU-01L-E」「VMPU-03」「VMPU-04-SE」

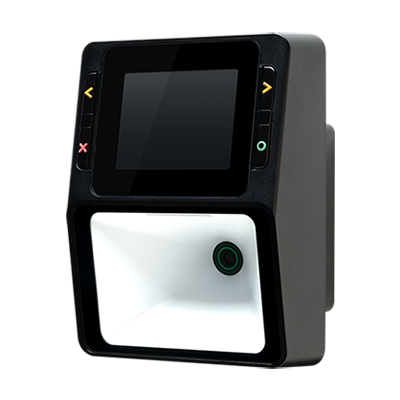

- 株式会社エム・ピー・ソリューション 様：「IM10」

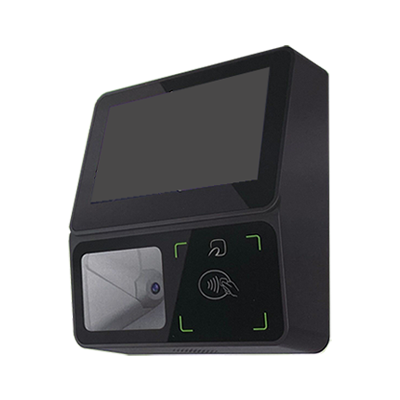

- Pax Japan株式会社 様：「IM28」
- INSPIRY JAPAN株式会社 様：「PPS7700」
