CBEZ-Standard-D電子決済端末用中継基板 購入する

CBEZ-standard

シリアル方式

RoHS対応

シングルコラム・シングルベンド

CBEZ-standard

類似品(知的財産権侵害品)にご注意ください。
Windows,Android,Linux(Raspberry Pi)での動作を確認済み

CBEZ-Standard-Dは、JVMA機器をPCなどに接続するための中継基板です。CBEZシリーズで培われた課金制御をベースにシンプルな制御をコンセプトに新たに設計された基板です。

利用金種

利用金種

R/W

電子決済端末
電子決済端末

Youtubeで再生 ※動作イメージを公開中です。
お気軽にお問い合わせ下さい。

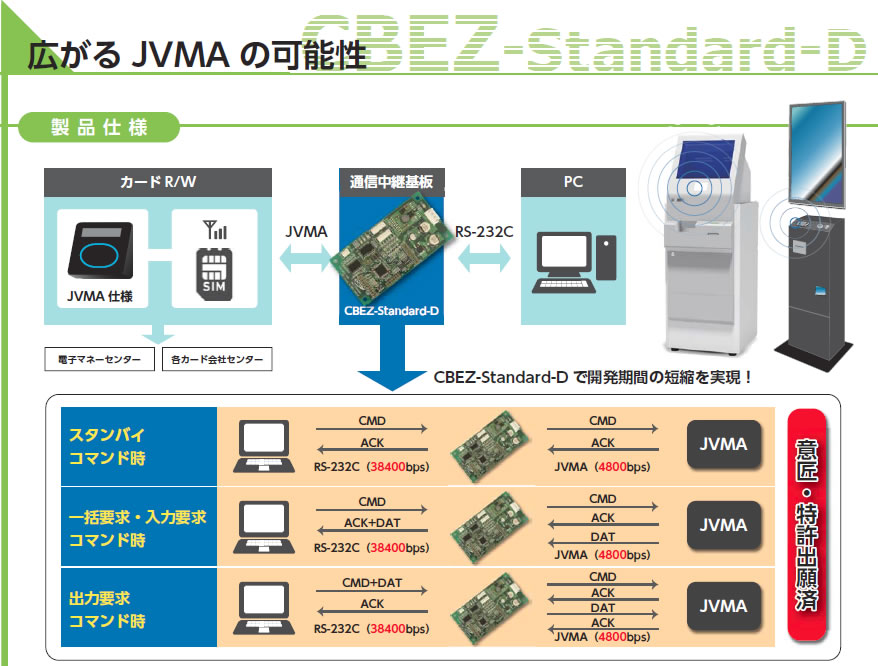

CBEZ-Standard-D は、電子決済端末を PC に接続するための専用基板です。
電子マネー(キャッシュレス決済)に関する需要が高くなり、経済産業省から発表された「キャッシュレス・ビジョン」では、キャッシュレス決済比率を上げる目標が掲げられています。こうした中、電子決済端末の需要が増えています。
実際に1からJVMAでのプログラミングは、複雑でわかりにくい仕様になっております。オクトでは開発のお手伝いも可能ですので、お客様にはすべてを理解したうえで検定に臨んでいただけるようサポートいたします。

注意1:日本自動販売システム機械工業会が定めたメーカー以外の機器には絶対に使用しないで下さい。また、海外への輸出を禁じます。
注意2:弊社の中継基板は販売するにあたりNDAを締結させて頂きます。

特長

  • 信頼性が向上
  • アイソレーション回路やDC/DCコンバータを採用したことで、筐体内に発生するコモンモードノイズを低減。それにより信頼性がさらに向上しました。 DC24V単一電源で制御が可能になり、DC8V電源が不要になりました。

  • 開発コスト、開発期間の軽減を可能に
  • 上位制御装置とのインターフェースは、RS-232C 又は、USBを用いたシリアルタイプ。これによりオペレーティングシステムを限定せずご利用いただけます。

  • 1交信の処理フロー(特許出願済)
  • JVMA機器は電流投入直後(またはリセット直後)のスタンバイコマンドが必要ありません。また、1交信の処理フローを用いる事で、C言語等のプログラミングに最適です。

用途

自動券売機、自動販売機、キオスク端末、情報(データベース)や図面等の閲覧や印刷機、宅配ボックス、音楽配信端末、映像配信端末、カラー複合機、メディアプリント機、シールプリント機、DVD書込機、DVDレンタル機、有料自転車パーキング、各種ロッカー、各種アミューズメント機器、カード発行機、コインランドリー等

構成

CBEZ-Standard-D 基板 / コインメック,ビルバリ(JVMA)サンプルプログラム)/ 取扱説明書 / 結線図

対応情報

CBEZ-standard-D

注意1:「JVMA」は、一般社団法人 日本自動販売システム機械工業会の登録商標です。
注意2:「電子決済端末 ME-10、ME-20」は、株式会社日本コンラックス様の製品です。
注意3:「電子決済端末 PPS7700」は、INSPIRY JAPAN株式会社様の製品です。

仕様

外形寸法
113mm (W) × 58mm (D) × 15.6mm (H)
供給電源
DC24V
RS-232C
通信方式:半二重方式
起動方式:ポーリング・セレクティング方式
同期方式:調歩同期式
通信速度: 38400 BPS
USB
USB2.0準拠 Bタイプ(メス)
VCP(Virtual COM port)利用
動作環境
温度0~50℃、湿度20~80% (結露なきこと)
シリアル
JVMA準拠(VCCS互換)×2
サポートされているVCPドライバー
( Virtual COM port )
・Windows:7/8/8.1/10(x86:32-bit & x64:64-bit)
・Android(※)
・Linux (Raspberry Pi)
※ USBインターフェース規格
・Android (OTG対応方式)
・Android (USB type-A対応方式)

Download

ダウンロードサービスのご利用条件

本サイトに掲載しております、CADデータ、PDFデータ、ソフトウエア、結線図( 以下「ダウンロードデータ」といいます )は、弊社取り扱いの製品を使った設計を効率的に行っていただくためにご用意いたしました。本サイト掲載のダウンロードデータに基づく複製品の製作、およびその他上記使用目的以外の使用は厳禁とします。
ダウンロードデータを社内でのご使用以外に、複製のうえ第三者に提供することは固くお断りします。ダウンロードデータの内容は、新商品・統廃合などにより、予告なく変更する場合があります。
CADデータをダウンロードの際は、リンク文字の上で、右クリックし(Macintoshの場合はControlキー+クリック)、「対象をファイルに保存」を選択するとダウンロードできます。(詳しくはこちらから)

  • カタログ ( PDF )
  • 外寸 ( PDF / ver.2023/03/13 ) ( DXF /2023/03/13 )
  • 結線図 ( PDF )
  • C/M,B/V ダイレクトサンプルプログラム(例) ( PDF )
  • 専用ケーブルCBEZ-SLINE ( PDF )
  • 専用ケーブルCBEZ-RS232C ( PDF )
