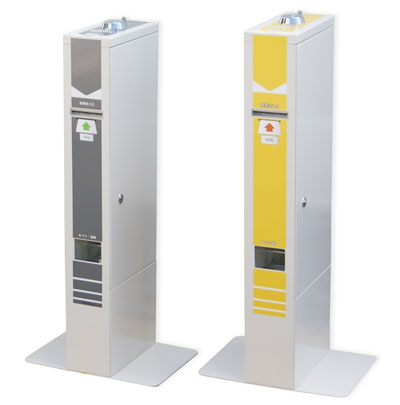

CB-BOX-Slimシリーズについて
グッドデザイン賞（主催：公益財団法人日本デザイン振興会）に選ばれたCB-BOX-Slimは、
ビルバリ内蔵の課金装置では国内では最も薄型タイプの筐体です。

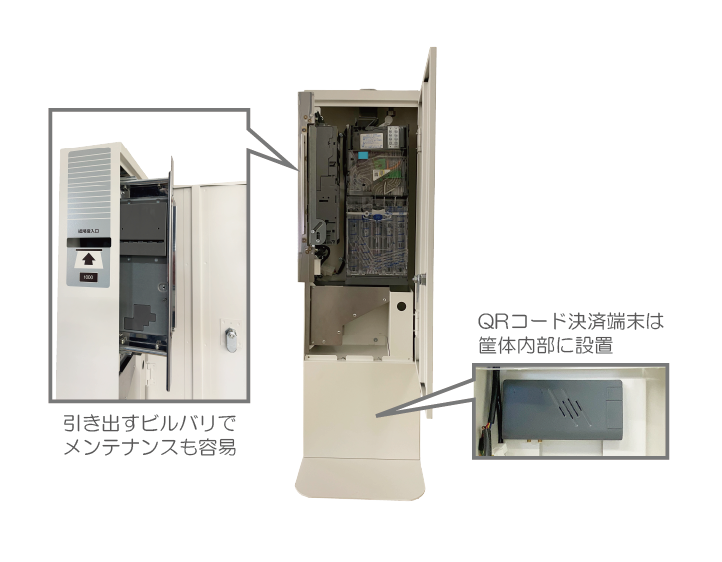

自動販売機で使われているコインメック以外に、ビルバリをボックスタイプの筐体に組込むことは問題が多く
難しいと言われていましたが、メンテナンスや保守などの様々な問題を解決し、置き場所を選ばない薄型を実現した
CBEZ-Standard内蔵の課金装置、それがCB-BOX-Slim です。
※内臓基板は、CBEZ-Proへ変更が可能です。
GOOD DESIGN AWARD 審査員講評
"シンプルかつコンパクトなボディは、シャープな造形と清潔感のあるホワイト色でデザインされどんな空間にも 調和するように設計されている。また、メンテナンスや保守面での課題を画期的な機構により解決し、従来では 困難であった薄型の課金装置を実現している。" （審査員講評より）グッドデザイン賞のCB-BOX-Slim紹介ページ
2013年のGOOD DESIGN AWARDにて「スタンド型」CB-BOX-Slimが受賞しました。
使用用途
◆情報(DB)や図面等の閲覧や印刷
◆大学や官公庁のコピー機
◆市役所などの自動交付機
◆アミューズメント機 他
特徴
・上位制御装置とのインターフェースは、RS-232C または USB によるシリアルタイプ
・JVMA準拠の通信方法でのSYNC信号の一定時間自動維持（出願実用新案）
・簡易コマンド方式の採用により、セキュアなプログラミングが可能になり、開発期間を削減
・アイソレーション回路やDC/DCコンバータの採用で、コモンモードノイズを低減し、信頼性がさらに向上
・年間保守契約をご利用いただきますと2024年の新札対応の改刷費用が無償になります(※1)
※1 センドバックは納品時の梱包用段ボール、緩衝材が必要になります。
製品仕様
構成
| 制御基板 | CBEZ-Standard or CBEZ-Pro |
|---|---|
| 電源基板 | LHA100F-24(COSEL) |
| コインメック | FEVT451B or CLX-G241 |
| ビルバリ | BVE21S4 or NBX-R630-B |
| 還流式硬貨選別機 | 500円, 100円, 50円, 10円 ※新500円硬貨対応 |
付属：ユーティリティディスク / 取扱説明書 / 結線図 / フローチャート / 動作チェック用アプリケーション
対応インターフェース
| CBEZ-Standard | 対応インターフェース RS-232C と USB によるシリアルタイプ。 簡易コマンド方式を採用しているため、オペレーティングシステムを 限定せずにご利用いただけます。 |
|---|---|
| CBEZ-Pro | 上位制御装置とのインターフェースは、 信頼性の高い USB による シリアルタイプ。Windows PC を主制御とし、簡易ライブラリ利用にて 複雑なマルチタスク、マルチベントの制御が可能になります。 |
仕様(CB-BOX-Slim)
| 外形寸法 | W350mm×H800mm×D250mm（台座を含む） |
|---|---|
| 重量 | 15.8Kg（台座を含む） |
| 電源 | AC100V 50/60Hz |
| 消費電力 | 最大23.5W |
| 動作環境 | 温度0～40℃、湿度20～85％ (結露なきこと) |
仕様(CB-BOX-Slim-T)
| 外形寸法 | W370×H620×D150（mm） ※転倒防止板を除く |
|---|---|
| 重量 | 15Kg ※硬貨を除く |
| 電源 | AC100V±10％（50/60Hz±1Hz） |
| 消費電力 | 待機時16W 定格28W |
| 動作環境 | 温度0～40℃、湿度10～90％（結露なきこと） |
注意
PSEについて、本製品は「非対象」として取り扱われます。
但し、お客様の筐体内に組み込む等、自動販売機と一体的に使用される場合は、
全体で自動販売機としての機能を果たすため、全体で「自動販売機」として取扱われる対象となる可能性があります。
(PDF文書)
外形寸法図
(単位:mm)
