CBEZ-ProCBEZ プロ【NBX-M431専用】 購入する

CBEZ-Pro

RoHS対応


マルチコラム・マルチベンド

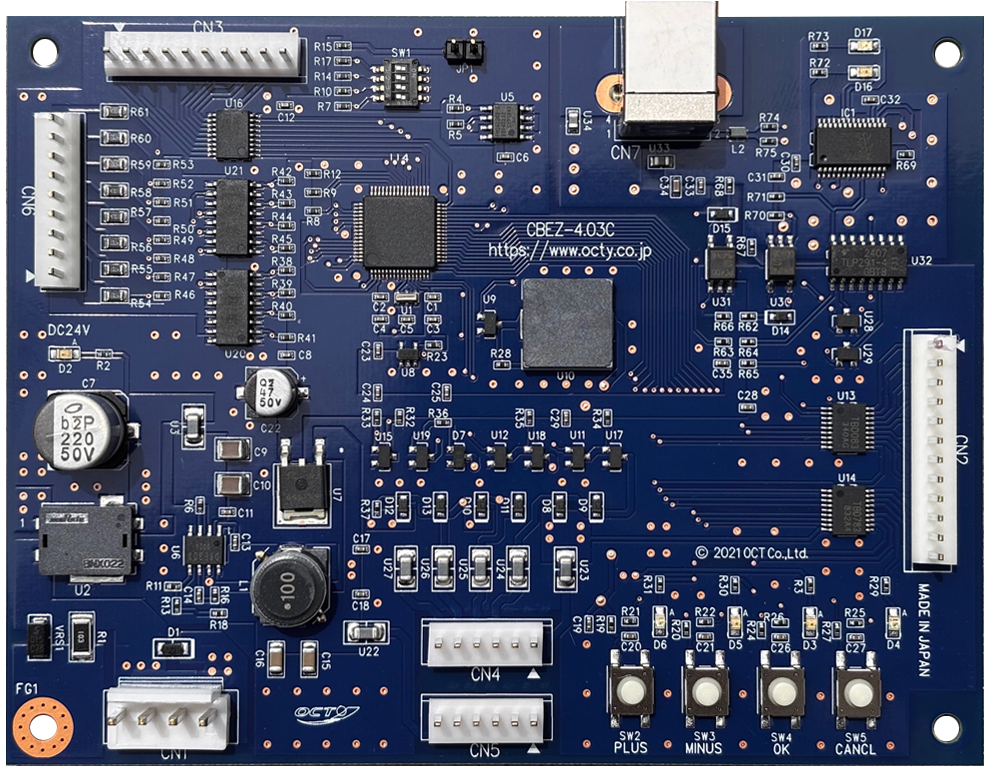

CBEZ-pro NBX-M431高額用

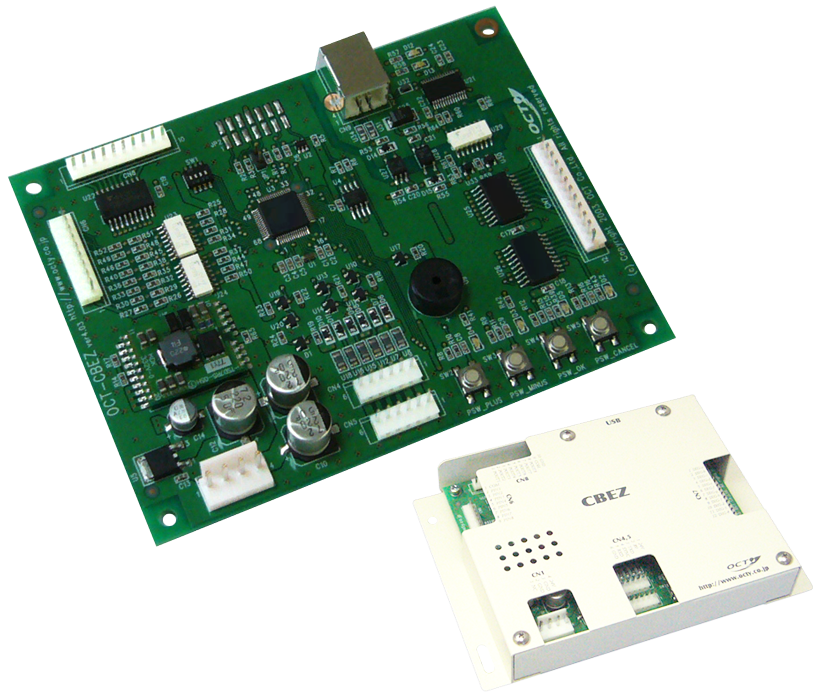

専用ケースは別売りです。

コインメック、循環式紙幣識別機をPCに接続するための専用基板

利用金種

C/M

B/V

CLX-G241
(対応硬貨)10/50/100/500
FEVT451
(対応硬貨)10/50/100/500
NBX-M431
(対応紙幣)1000/2000/5000/10000

CBEZ-Pro ver.4.03B をコインメック(コインメカニズム)及び、リサイクルビルバリ(NBX-M431)使用し、上位側のPC に接続するための NBX-M400シリーズ専用簡易制御ライブラリ(.DLL)です。

上位制御装置とのインターフェースは、信頼性の高い USB によるシリアルタイプ。
バージョン 4.03B からは、DC24V 単一電源で制御が可能になり、USB 回路と制御回路の間にアイソレーション回路や自動復帰回路を採用。
これにより信頼性が向上し高い評価を得ています。
また、シャーシ・ケースカバーなど豊富なオプションも用意しております。

簡易制御方式 直接制御方式
 一般的な課金制御であれば、簡易制御ライブラリを利用することでC/C・B/Vの煩雑なコマンド制御を簡略化することができます。

 簡易制御ライブラリを利用するには、ダイレクト型USBドライバを使用し、ユーザプログラムに対して簡易制御ライブラリをリンクします。
 C/C・B/V直接制御方式は、C/C・B/Vのデータフォーマットのまま通信する方式で、ユーザ独自の処理や拡張コマンドの利用など詳細な制御を実現することができます。
【2つのデータ送受信方法】
USBドライバに直接働きかける通信用DLLをリンクして、その関数を利用する「ダイレクトDLL」方式
VCP方式よりもPC環境の違いや変化による影響を受けにくく、より案適した動作が期待できます。
ドライバインストール時点でCBEZシリーズの通信ポートを仮想シリアルポートとする「VCP」方式
COMポートとして扱えるためWindowsAPIなど従来のシリアルポート制御などが利用でき、大変便利な方式です。

特長

  • DC24V単一電源で制御が可能になり、USB 回路と制御回路の間にアイソレーション回路や自動復帰回路を採用し、信頼性が向上
  • 簡易制御ライブラリは一般的なWindowsDLL仕様に即したインターフェイスのため、本ライブラリとしては開発環境に依存した制限等がない
  • Windows PCを主制御としたUSB通信によるコントロール
  • JVMA準拠(VCCS互換)通信でのSYNC信号の一定時間自動維持(出願実用新案)
  • 制御方式は、簡易ライブラリによる制御
  • 主制御側から制御可能なブザーとユーザー用 I/O ポート搭載
  • データのバッテリーレスバックアップ機能搭載
  • 金額表示機や専用ケースカバー、自動返却ユニットなど豊富なオプション

用途

Windows PC:
キオスク端末、情報(データベース)や図面等の閲覧や印刷機、各種ロッカー、宅配ボックス、音楽配信端末、映像配信端末、カラー複合機、メディアプリント機、 シールプリント機、証明写真機、DVDレンタル機、有料パーキング、各種アミューズメント機器、カード発行機、チャージ機、自動精算機、自動販売機、自動券売機等

構成

CBEZ-Pro 基板 (Ver 4.03B) / ユーティリティディスク / サンプルプログラム(Windows用) / 簡易制御ライブラリDLL(Windows対応) / 取扱説明書 / 結線図

オプション

サービスアプリケーション / マネージャ方式 ( Windows 対応 ) / マニュアル / 専用シャーシ・ケースカバー / 金額表示機基板 ( OCT-LED-S2 ) / 専用ケーブル:CBEZ-SLINE(コインメック、ビルバリ接続用ケーブル)、CBEZ-7SEGS2(金額表示機専用ハーネス)

対応情報

対応OS Windows 7 / 8 / 8.1 / 10 ※
対応機種 USBインターフェース搭載 DOS/V ( OADG仕様) PC
対応
コインメック
(C/M)
富士電機製
FDVT451B
FEVT451B
FMVT451
FMVT452
× FEVT561B × FJV461
日本コンラックス製
CLX-G241
CLX-G141
× CLX-G231 CLX-G216 CLX-40/50
CLX-10/20
サンデン製
ECC-AJC40
パナソニックエレクトロニックデバイス製
EUC82C
対応
ビルバリ
(B/V)
日本コンラックス製
NBX-M431
※ 循環式

◎, ○: 対応 △: 対応予定 ×: 非対応
※ NBX-M400シリーズは 専用の簡易制御ライブラリDLL(オプション)が必要です。
注意:CLX-Gシリーズのエスクロありは、硬貨の入金上限があるので注意が必要です。
注意:日本自動販売システム機械工業会が定めたメーカー以外のコインメックやビルバリには絶対に使用しないで下さい。また、海外への輸出を禁じます。

CBEZシリーズと同時にコインメック、ビルバリをお求めになられるお客様には、セット価格をご用意しております。詳しくは、お問合せ下さい。

仕様

対応OS
Windows XP / Vista / 7 / 8 / 8.1/ 10 (DLLは32bit対応版となります)
対応機種
USBインターフェース搭載 DOS/V (OADG仕様) PC
外形寸法
130mm (W) × 100mm (D) × 17mm (H) (基板) 160mm (W) × 110mm (D) × 28mm (H)(専用ケース)、質量:399.5g
供給電源
DC24V ( Ver. 4.03B)
ユーザ用I/Oポート
フォトカプラ入力 8点(DC24V, 5 mA以下) オープンコレクタ出力 8点(DC24V, 350 mA以下)
USB
USB Revision2.0/1.1準拠 Bコネクタ USB Bus Powered Configuration(Ver.4.03B)
動作環境
温度0~40℃、湿度20~80%(結露なきこと)
シリアル
JVMA準拠(VCCS互換)×2

Download

ダウンロードサービスのご利用条件

本サイトに掲載しております、CADデータ、PDFデータ、ソフトウエア、結線図、タイミング図( 以下「ダウンロードデータ」といいます )は、弊社取り扱いの製品を使った設計を効率的に行っていただくためにご用意いたしました。本サイト掲載のダウンロードデータに基づく複製品の製作、およびその他上記使用目的以外の使用は厳禁とします。
ダウンロードデータを社内でのご使用以外に、複製のうえ第三者に提供することは固くお断りします。ダウンロードデータの内容は、新商品・統廃合などにより、予告なく変更する場合があります。
CADデータをダウンロードの際は、リンク文字の上で、右クリックし(Macintoshの場合はControlキー+クリック)、「対象をファイルに保存」を選択するとダウンロードできます。(詳しくはこちらから)

  • カタログ ( PDF )
  • 外寸 基板 ( PDF / ver. 2019/01/09 ) ( DXF / ver. 2008/01/09 )
  • 外寸 シャーシ・ケースカバー ( PDF / ver. 2009/12/19 ) ( DXF / ver.2008/12/22 )
  • CBEZ-Pro-M400 結線図 ( PDF/ 2018/07/12 )
  • CBEZ-SLINE 専用ケーブル ( PDF )
  • CBEZ-7SEGS2 専用ケーブル ( PDF )
  • OCT-LED-S2 専用表示機 外形( PDF ) / 回路図 ( PDF ) ※オプション商品
  • 高額紙幣対応簡易制御ライブラリ32bit 版 ( CBEZ-Pro-M400 ) ※お問い合わせください
  • 高額紙幣対応簡易制御ライブラリ64bit 版 ( CBEZ-Pro-M400 ) ※お問い合わせください
  • CBEZ-Pro USB Driver ( for Windows 10 ) ( zip / ver. CDM2.12.28-w10 ) ※EVコードサイニング証明書
  • CBEZ-Pro USB Driver ( for Windows 8.1 / 8 / 7 ) ( zip / ver. CDM2.12.28-w8.1/8/7 ) ※コードサイニング証明書
