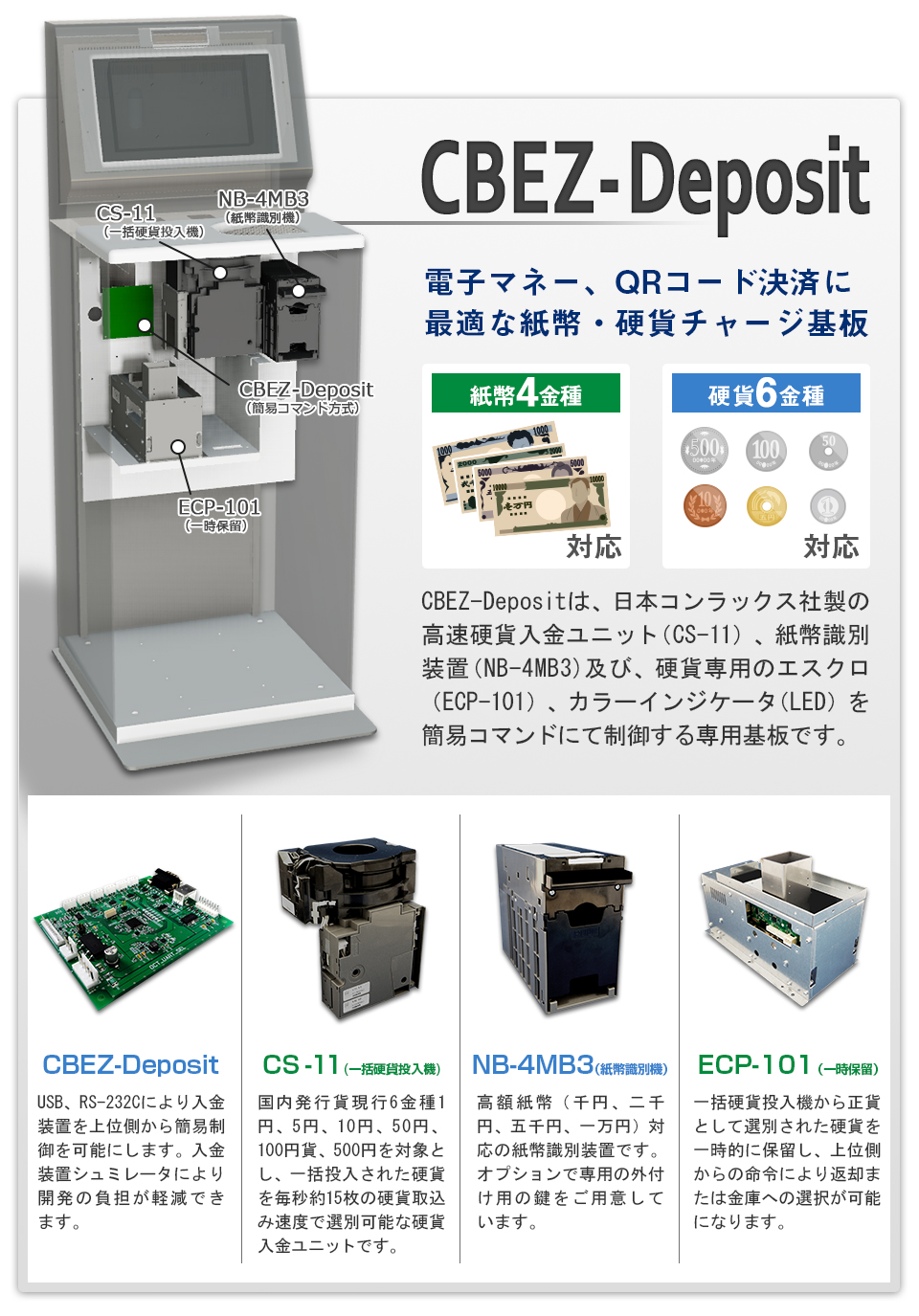

CBEZ-Deposit

電子マネー、QRコード決済に最適な紙幣・硬貨チャージ基板

利用金種

C/M B/V

CS-11
(対応硬貨)1/5/10/50/
100/500
NB-4MB3
(対応紙幣)1000/2000/
5000/10000
ECP-101
(一時保留)

特徴

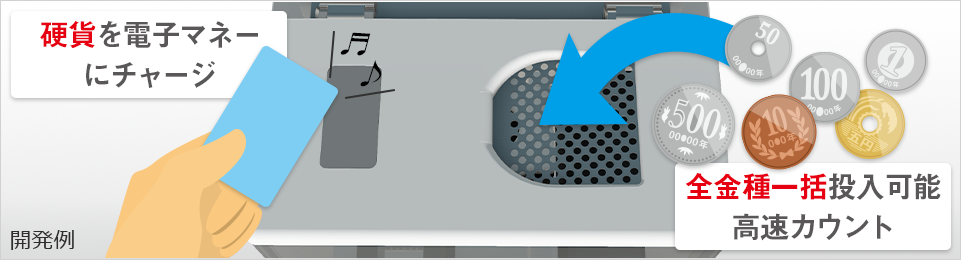

CS-11(一括硬貨投入機)の採用により、沢山の枚数の硬貨を一括投入、高速カウント。硬貨の電子マネーチャージや売上金入金機に最適です。

一括硬貨投入

制御

CS-11(一括硬貨投入機)、NB-4MB3(紙幣識別機)、ECP-101(一時保留)、LEDを PC に接続するための専用基板です。 上位制御装置とのインターフェースは、 信頼性の高い USB(VCP)またはRS232Cを選択できます。また、簡易コマンド方式の採用により、セキュアなプログラミングが可能になり、開発期間を削減します。

simulator
simulator

詳細

CBEZ-Deposit
USB、RS-232Cにより入金装置を上位側から簡易制御を可能にします。入金装置シュミレータにより開発の負担が軽減できます。
CS-11(一括硬貨投入機)
国内発行貨現行6金種1円、5円、10円、50円、100円、500円を対象とし、一括投入された硬貨を毎秒約15枚の硬貨取込み速度で選別可能な効果入金ユニットです。
NB-4MB3(紙幣選別機)
高額紙幣(千円、二千円、五千円、一万円)対応の紙幣識別装置です。オプションで専門の外付け用の鍵をご用意しています。
ECP-101(一時保留)
一括硬貨投入機から正貨として選別された硬貨を一時的に保留し、上位側からの命令により返却または金庫への選択が可能になります。

仕様

製品構成
CBEZ-Deposit 基板 (Ver 1.00)入金装置シュミレータ(Windows版)/ 取扱説明書 / 結線図 (CBEZ-Deposit)
オプション
LED表示機基板、LINE LED
対応機
CS-11、NB-4MB3(日本コンラックス製)、ECP-101
供給電源
DC24V
USB
USB Revision2.0/1.1準拠 Bコネクタ USB Bus Powered Configuration(Ver.4.03)
S-232C
RS-232C
・通信方式:半二重方式
・起動方式:ポーリング・セレクティング方式
・周期方式:調歩同期式
・通信速度: 38400 BPS
動作環境
温度0~40℃、湿度20~80%(結露なきこと)

当社の課金制御基板と同時にコインメック、ビルバリをお求めになられるお客様には、お得なセット価格をご用意しております。詳しくはお問合せ下さい。
