FA-422URIsolation type USB-RS422_BRIDGE 購入する

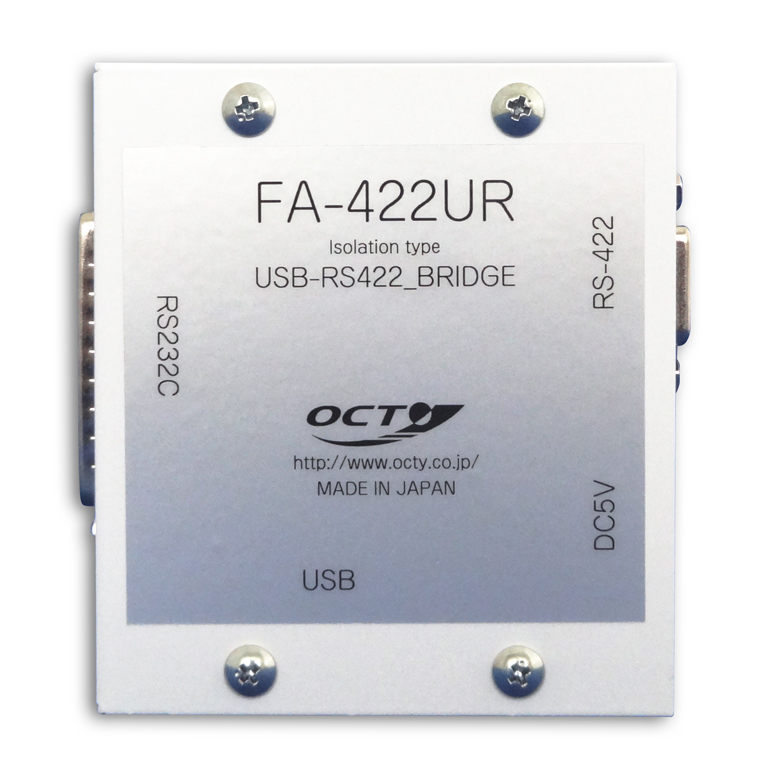

FA-422UR_02FA-422UR_01

製品概要

FA-422URは、還流式紙幣識別装置(BCAシリーズ)並びに硬貨払出装置(CHシリーズ)専用の絶縁型変換器です。

接続図

自動券売機や自動販売機、電子マネーのチャージ機や精算機等に使われている還流式紙幣識別装置や硬貨払出装置の上位側にPCが使われる事が多くなりました。

しかしシステムに影響を与える有害なノイズ、グランドループ、サージ、スパイクの影響で誤動作や違算等の問題も多く報告されています。筐体内はノイズの宝庫と言っても過言ではありません。

有害なノイズ、グランドループ、サージ、スパイクから保護するために必要な、USB(RS-232C)⇔RS422(BCA/CHシリーズ専用)絶縁型変換器を提供します。

また、危険なグランドループからデータを保護するためにパワーラインおよびシグナルラインを電気的に絶縁することで伝導ノイズや放射ノイズの影響から課金装置の通信データを守ります。

特長

  • RS232CまたはUSBをRS422の信号レベルの変換を行います。
  • 小型・軽量のコネクタサイズです。
  • RS422側を絶縁していますので、RS422ラインから混入したノイズを機器間に波及させません。
  • RS232C側インターフェイスは、Dsub25ピンオスタイプです。
    上位側のPC 、ワークステーション、 端末機器等のDTE配列のRS232Cポ-トへ直結して使用できます。
  • RS232CとUSBは内部の切替スイッチで選択できます。
  • フロー制御は、還流式紙幣識別装置(BCAシリーズ)、硬貨払出装置(CHシリーズ)専用になります。
  • S422側コネクタインターフェイスは、Dsub15ピンメスタイプです。
  • FA-422URへの電源供給方法は、microUSB電源アダプタ(DC5V/650mA)をご利用いただけます。



仕様

型番
FA-422UR(Isolation type USB-RS422_BRIDGE)
動作条件
温度 ±0 ~+ 60℃、湿度 20 ~90% (但し結露なきこと )
保存条件
温度 -20 ~+ 80℃
寸法
W74×T82×H28(mm)
重量
約208g
消費電流
最大5V/430mA
